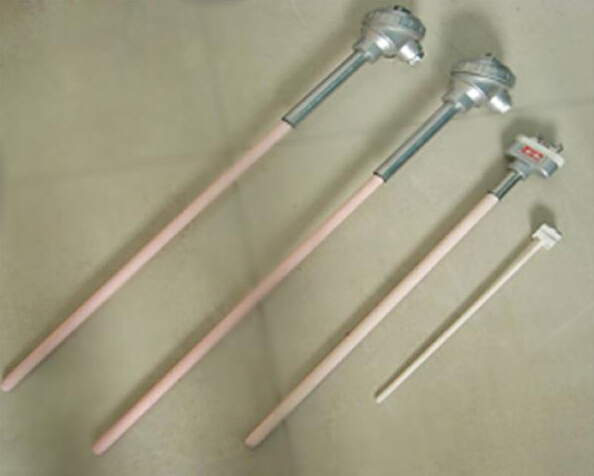

剛玉熱電偶用于冶金、玻璃窯爐、石油化工、焦化爐等較高溫度測量和控制，也適合于其它相似工業爐窯的溫度測量和控制。
剛玉熱電偶采用了新穎獨特的結構設計和先進的制作工藝，外層采用耐溫1600度以上的剛玉管作熱電偶外保護套管，內襯ф16剛玉管，兩者采用進口耐高溫水泥粘和在一起，形成一個堅實的實體，不但增強了熱電偶的強度，還提高了耐溫耐沖刷的性能。使得剛玉熱電偶具有抗高溫、耐壓、耐震、抗還原性氣體浸蝕，測溫準確使用壽命長等優點。
剛玉熱電偶型號規格
|
WR□GT
|
裝配熱電偶 標準型
|
||||
|
1
|
熱電偶類別
|
N
|
鎳鉻-鎳硅
|
分度號: K
|
|
|
P
|
鉑銠10-鉑
|
分度號: S
|
|||
|
Q
|
鉑銠13-鉑
|
分度號: R
|
|||
|
R
|
鉑銠30-鉑銠6
|
分度號: B
|
|||
|
2
|
熱電偶對數
|
1
|
單支式
|
||
|
2
|
雙支式
|
||||
|
3
|
安裝固定裝置
|
1
|
無固定裝置(不適用于隔爆型)
|
||
|
3
|
活動法蘭(不適用于隔爆型)
|
||||
|
4
|
接線盒型式
|
2
|
防濺型
|
||
|
3
|
防水型
|
||||
|
5
|
保護管外徑mm
|
0
|
φ16
|
||
|
1
|
φ20(S、R、B 型熱電偶為Φ25雙層管)
|
||||
|
2
|
φ16 (高鋁管、限用于K、N 型熱電偶)
|
||||
|
3
|
φ25( 高鋁管、限用于K、N型熱電偶)
|
||||
|
6
|
允差等級
|
|
K型
|
S、R型
|
B
|
|
Ⅰ
|
0.4級※
|
1+(t-1100)χ0.003級*
|
-
|
||
|
Ⅱ
|
0.75級
|
0.25
|
0.25級*
|
||
|
Ⅲ
|
1.5級
|
-
|
0.5級
|
||
|
7
|
測量端型式
|
|
絕緣型
|
||
|
8
|
總長(L)
|
Mm
|
|||
|
9
|
插入長度 L
|
Mm
|
|||
訂貨需知：
1.注明熱電偶型號、分度號、使用溫度。
2.熱電偶保護管直徑、長度。
3.緊固件、法蘭裝置，提供尺寸。
